切削工具解决方案

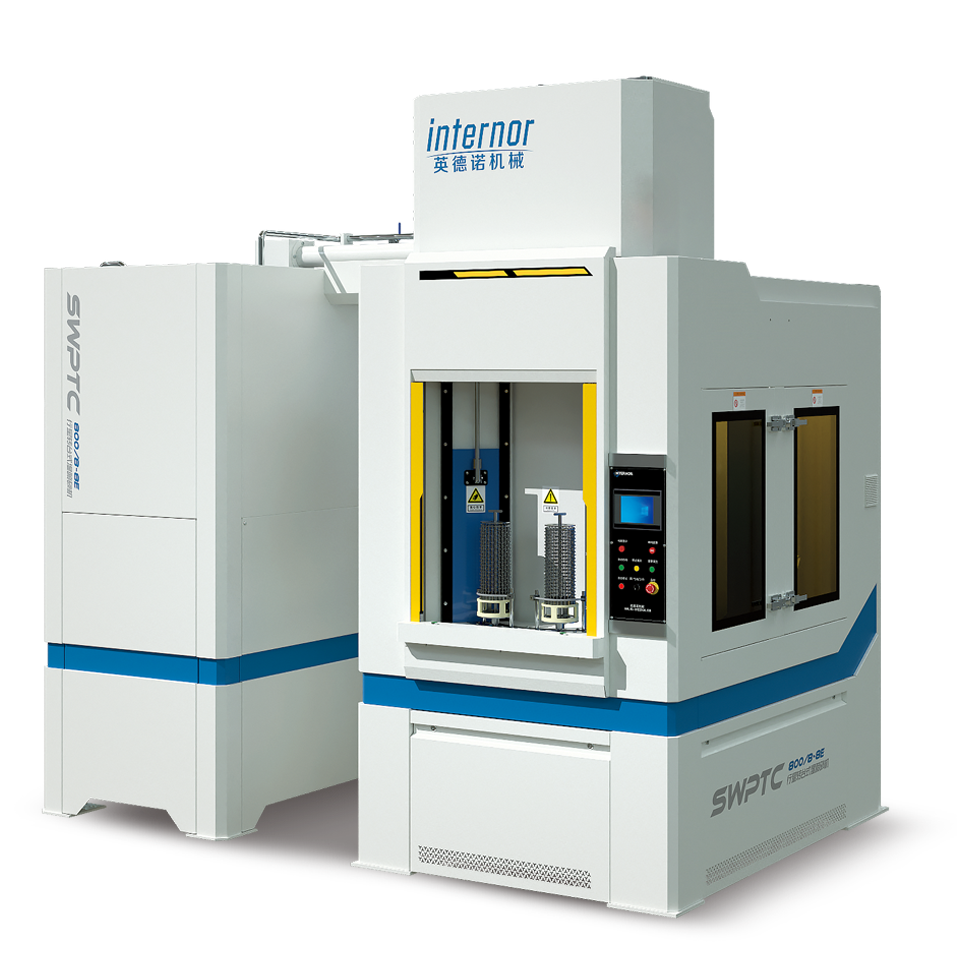

战狼Pro款行星转台式湿喷砂机

工艺应用

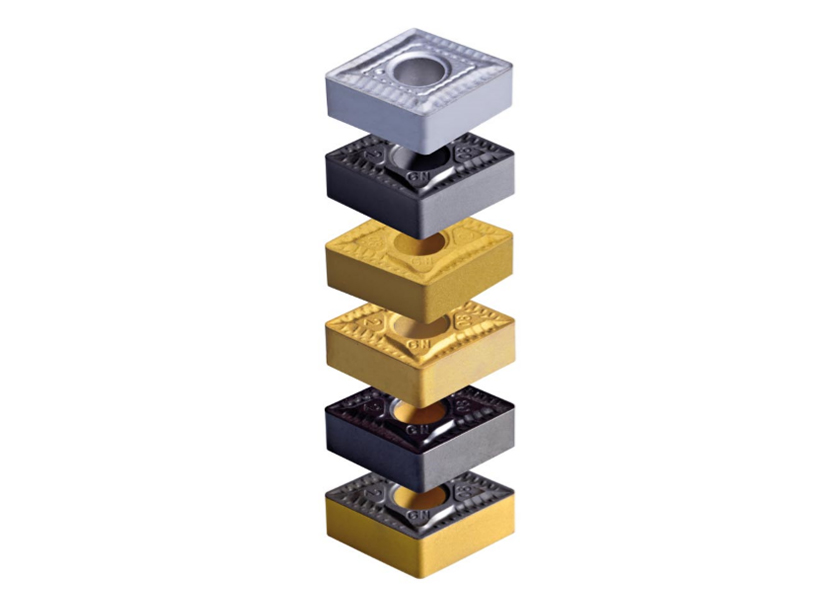

涂层前处理

表面清洗/去除表层钴层，以增强涂层结合力

涂层后处理

涂层选择性去除，抛光以提高涂层性能，微喷以改善涂层内应力状态

适用广泛

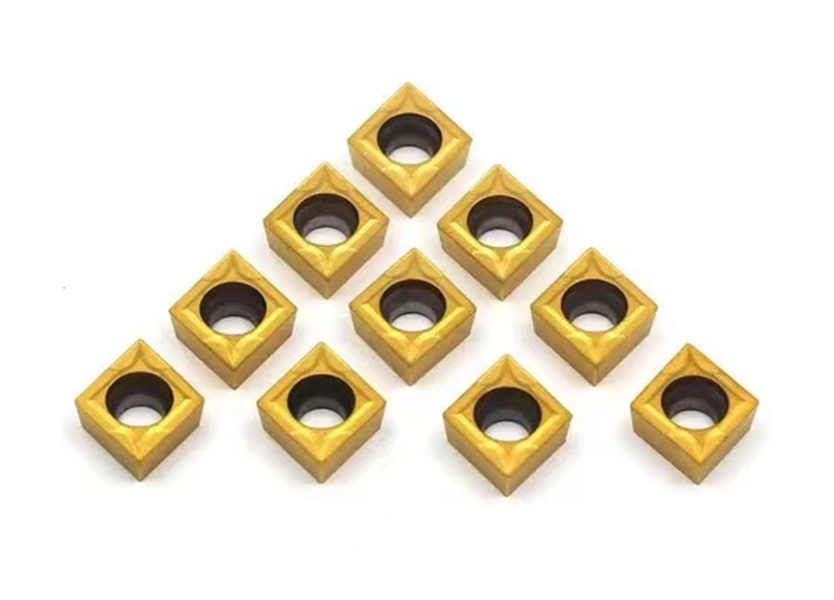

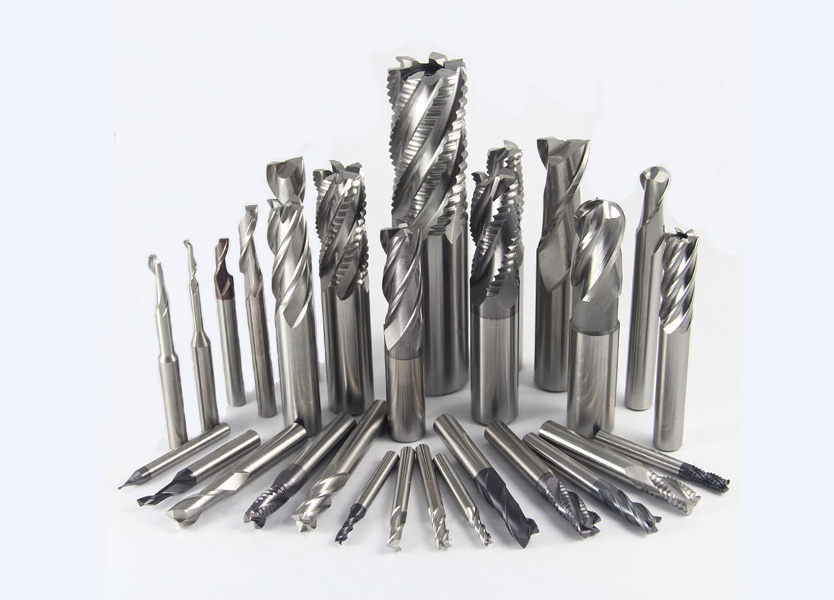

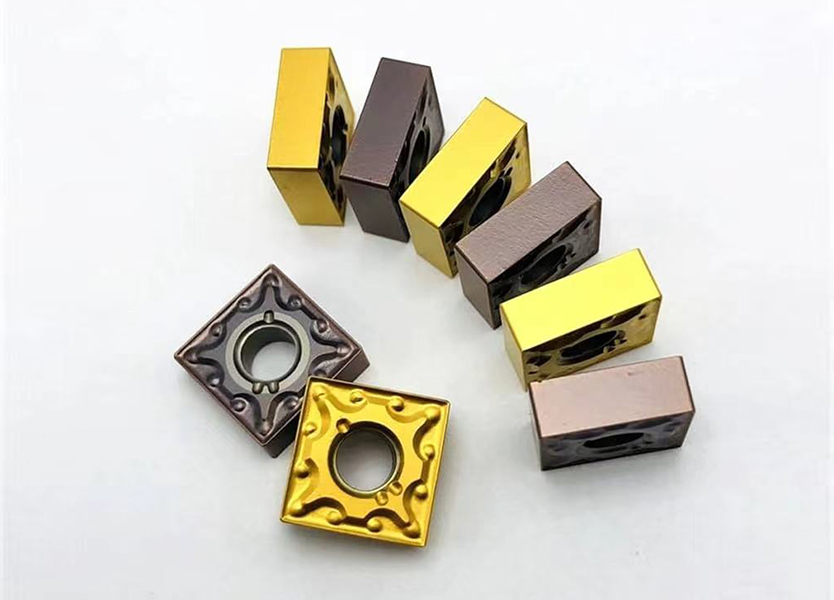

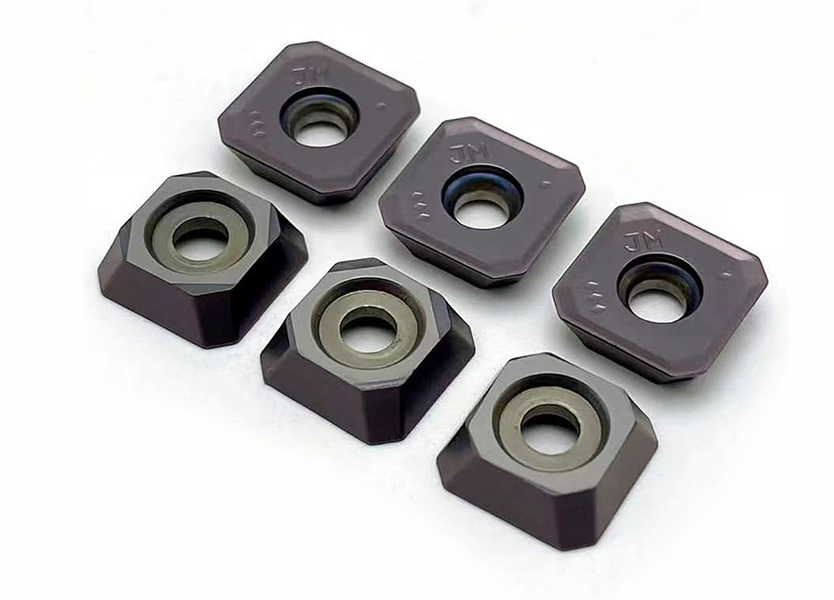

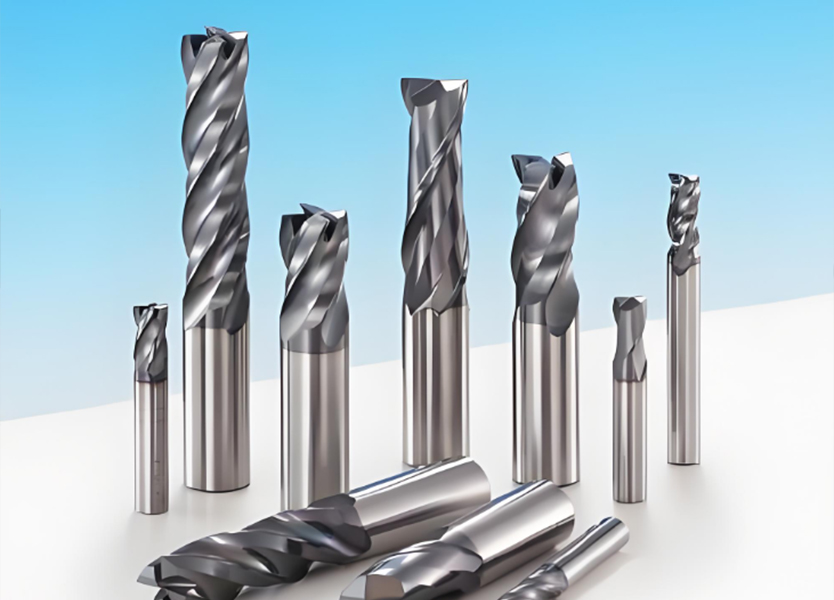

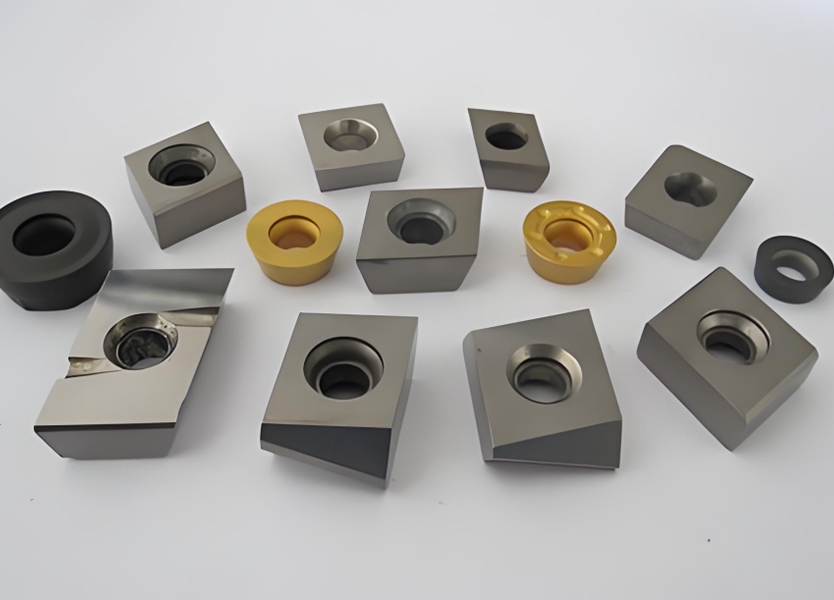

适用于不同形状的可转位刀片和部分整体刀具（钻头、铣刀）

设备特点

01

专为整体刀具及塔式装载方式的刀具处理设计，包含工件输送系统、湿喷砂、喷枪升降机构、污水处理系统、清洗及吹干、除水雾装置、电控系统。

02

Pro款具有紧凑极简的外观与符合人体工程学的设计，是一款实用高效的生产设备。

03

工件装入到塔式工装中，通过大转台将其输送到喷砂工位，可同时装载8个工装。

04

安装两组独立的喷枪组，可根据不同要求调整喷枪组角度。两个喷砂工位，可实现快速的处理。

05

喷枪组沿Z轴移动，工件沿R轴旋转，能确保工件进行一致的加工。

06

配置INTERNOR自主研发的污水处理系统，能将废砂及悬浮物分离出来，净化磨液；净化后的水用于工件清洗，实现内部水循环。

07

数据化的工艺控制与图表可视化的工艺监控。磨液液位、磨液压力、喷砂压力都在HMI控制面板以曲线图实时监控与控制。

08

极简的工艺配方参数设置与可输出的工艺报告。

09

设备故障自诊断，维保提示，具备预防性设计功能。

10

配置INTERNOR V2.0版智能控制系统。

11

配置可室内直排的通风系统。

12

可选配置：ITTERNOR II代磨液浓度控制系统，保持稳定的一致性和可重复加工。搭载自动加料装置，能稳定、精确控制磨料的添加数量，使磨液浓度长期保持稳定的运行状态。

产品参数

规格型号	SWPTC800-8-8E-D08
可装载工件最大尺寸	Φ150×500mm
工件最大装载数量	8件（pcs）
单件最大装载重量	15kg
喷枪数量	2×4支(pcs)
设备耗气量	11m3/min(工作压力0.5MPa时)
设备耗水量	35L/8h
设备总功率	15kW，380V/50Hz
设备外形尺寸（mm）	L2240×W1400×H3670mm
