切削工具解决方案

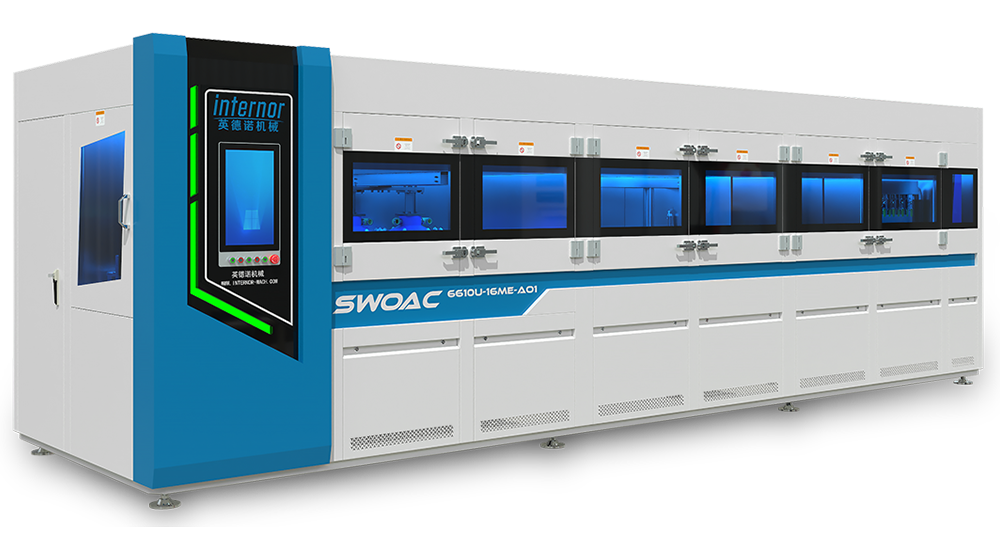

猎豹Ultra款刀片钝化及涂层前后处理湿喷砂机

工艺应用

涂层前处理

表面清洗/去除表层钴层，以增强涂层结合力

适用广泛

适用于不同形状的可转位刀片和部分整体刀具（雕刻刀）

设备特点

01

专为批量刀具处理设计，包含自动上料、喷砂、多段风清洁及去离子风清洁、自动下料，具有高水平的工艺控制和质量一致性。

02

该设备将数个工艺步骤结合在一台设备中，并实现自动化。开放式的工艺配方平台，每个工艺步骤可以设置，符合不同需求的工件处理。

03

工件放置在标准的料盘中，通过同步皮带将其输送到各个工序，可装载20个料盘放入到自动上料装置中以实现无人操作。

04

安装两组独立的喷枪组，可根据不同K值要求指定喷枪组角度。

05

喷枪组沿Y、Z轴移动，工件沿X轴移动，能确保工件进行一致的加工。

06

喷砂工位设计料盘支撑装置，能保持喷砂过程中料盘的稳定，使作用在料盘上的喷射流更稳定，降低工件的抖动，对于变形的料盘，更为重要。

07

配置ITTERNOR II代磨料流量控制装置－直通式导流装置，喷射流均匀且稳定，保持稳定的一致性和可重复加工。

08

砂尘分离装置能将不合格的磨料分离，保持磨料颗粒尺寸控制在一定范围。

09

喷砂后，进行一次风清洁和去离子风清洁，减少工件表面粉尘的残留。

10

极简的工艺配方参数设置与可输出的工艺报告，喷砂压力、工件输送速度、喷枪移动速度等参数都可在HMI控制面板上得到全程的监控与控制。

11

设备故障自诊断，维保提示，具备预防性设计功能。

12

除尘一体化设计，结构紧凑，占地空间小。

13

可选配置：机械方式的自动加料装置，能稳定、精确控制磨料的添加数量，使设备长期保持稳定的运行状态。

14

达到室内排放标准的除尘系统。

产品参数

规格型号	SWVAC6610U-16ME-A01
可装载料盘尺寸	385+0.5x282+0.5x14mm / 385±0.5x282+0.5x17mm
料盘最大装载数量	20盘(pcs)
最大装载重量	50kg
喷枪数量	2×8支(pcs)
设备耗气量	16m3/min(工作压力0.4MPa 时)
设备耗水量	105L/8h
设备总功率	50kW,380V/50Hz
设备外形尺寸	L7300 x W2000 x H2230mm

更多产品

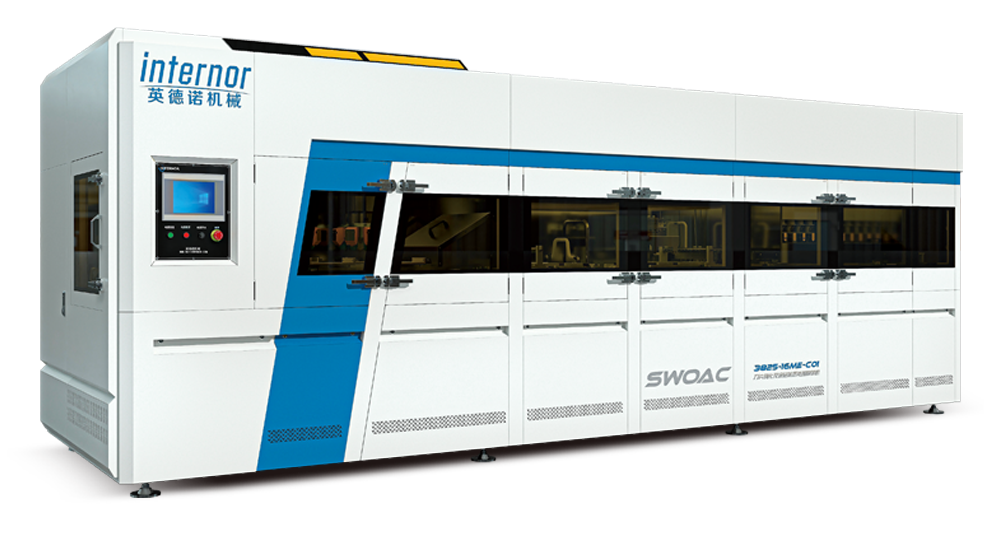

猎豹Pro款刀片钝化及涂层前后处理湿喷砂机(单仓)

猎豹Pro款刀片钝化及涂层前后处理湿喷砂机(单仓)

发现产品

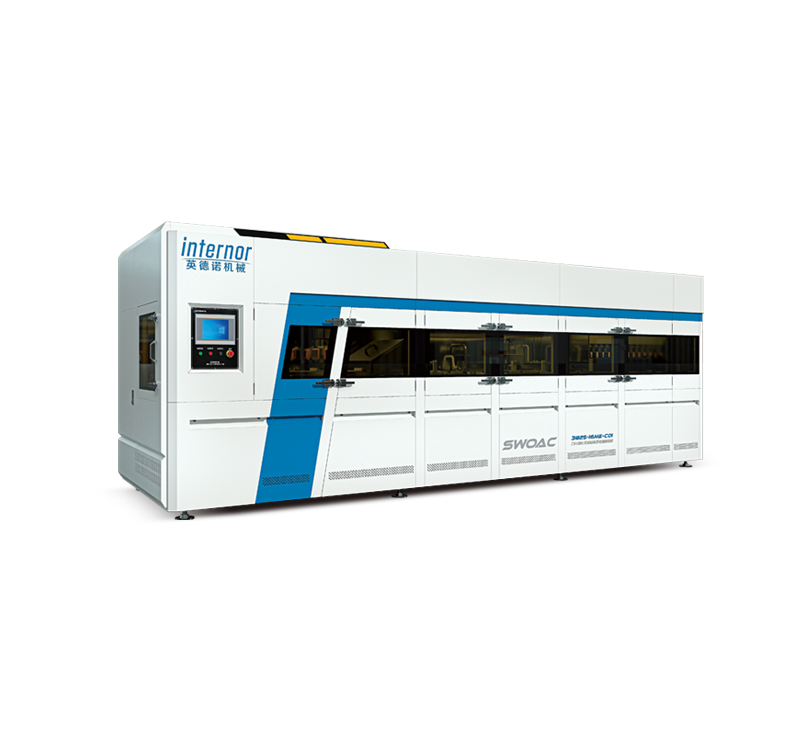

猎豹ProMax款刀片钝化及涂层前后处理湿喷砂机(双仓)

猎豹ProMax款刀片钝化及涂层前后处理湿喷砂机(双仓)

发现产品

猎豹Ultra款刀片钝化及涂层前后处理湿喷砂机

猎豹Ultra款刀片钝化及涂层前后处理湿喷砂机

发现产品

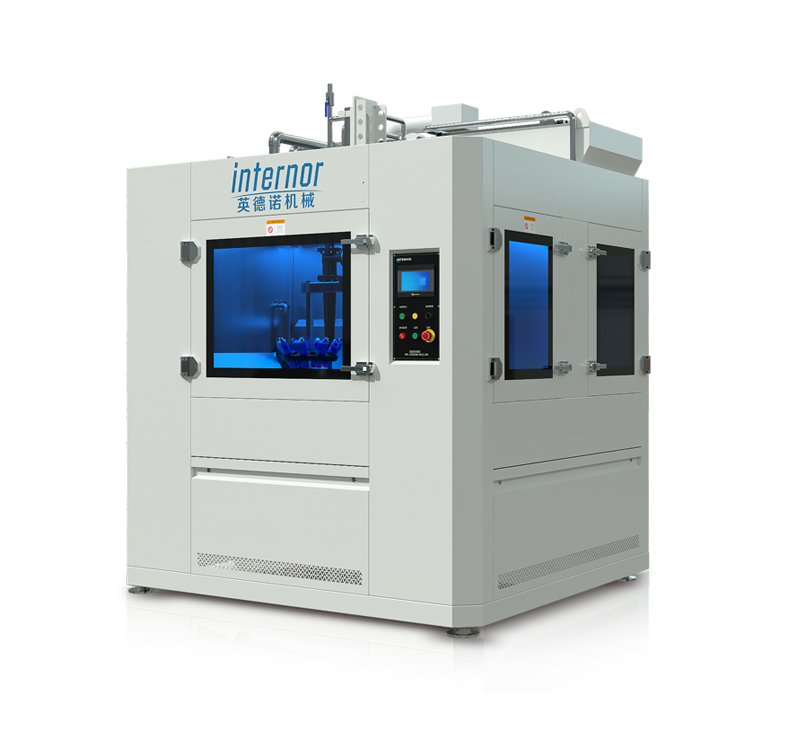

猎豹Lite款双盘刀片钝化及涂层前后处理湿喷砂机
