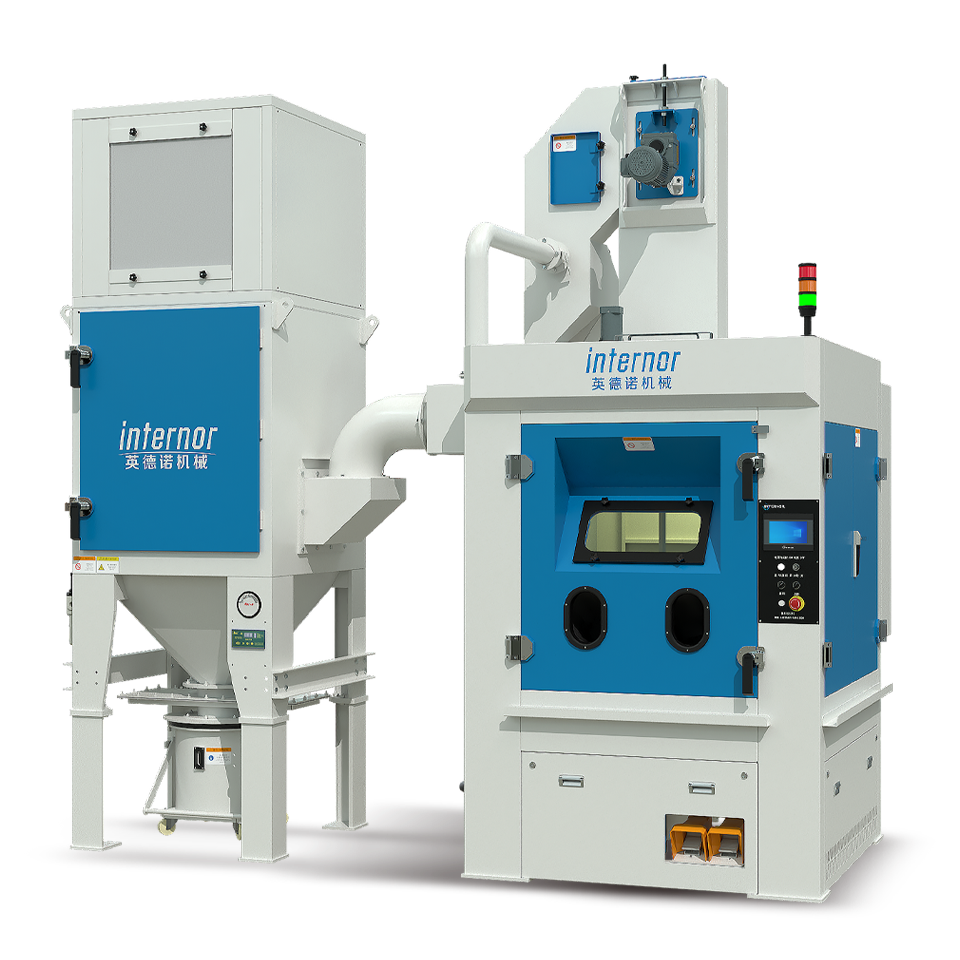

涂层炉衬板转台式喷砂机

工艺应用

涂层炉衬板喷砂

在PVD涂层过程中，经过多个炉次，涂层炉衬板上会累积涂层材料、刀片基材背溅射物、各种污染物以及氧化物，定期对涂层炉衬板进行喷砂处理，是维持炉膛洁净度、确保工艺稳定性和保障刀片涂层质量与良率的关键维护措施。

用途广泛

也可用于靶材、工装夹具、平板类工件的喷砂清理。

设备特点

01

专为PVD涂层衬板炉自动喷砂设计。水雾装置、电控系统。

02

转台带动工件旋转，喷枪自动摆动喷砂，能确保工件表面全部覆盖。

03

针对异型工件，可进行人工手动补喷。

04

压入式喷射系统，大容量喷砂罐，清理效率极高。

05

砂尘分离装置能将不合格的磨料分离，保持磨料颗粒尺寸控制在一定范围。

06

配置风清洁装置，用于清除工件表面残留的粉尘。

07

极简的工艺配方参数设置与可输出的工艺报告，转台转动速度、喷枪摆动频率等参数都可在HMI控制面板上得到全程的监控与控制。

08

设备故障自诊断，维保提示，具备预防性设计功能。

09

配置独立除尘系统，达到室内排放标准。

10

可选配置：机械方式的自动加料装置，能稳定、精确控制磨料的添加数量，使设备长期保持稳定的运行状态。

11

配置可室内直排的通风系统。

12

可选配置：ITTERNOR II代磨液浓度控制系统，保持稳定的一致性和可重复加工。搭载自动加料装置，能稳定、精确控制磨料的添加数量，使磨液浓度长期保持稳定的运行状态。

产品参数

规格型号	SPDTM150150-1W-A01
转台尺寸	Φ1200mm
转台最大装载重量	200kg
喷枪数量	1支(pcs)，压入式
磨料循环方式	机械回收方式
设备耗气量	5m3/min(工作压力0.5MPa时）
设备总功率	6kW，380V/50Hz
设备外形尺寸	L4000×W3470×H3700mm
可选配置	机械方式的自动加料装置，能稳定、精确控制磨料的添加数量，使设备长期保持稳定的运行状态。
